SOLIDWORKS MBD

A diferencia de los dibujos en 2D convencionales, SOLIDWORKS MBD guía el proceso de fabricación directamente en 3D, lo que contribuye a agilizar la producción, reducir los errores y la duración de los ciclos, además de cumplir los estándares del sector, como MIL-STD-31000A, ASME Y14.41, ISO 16792 y DIN ISO 16792.

Matriz de Producto

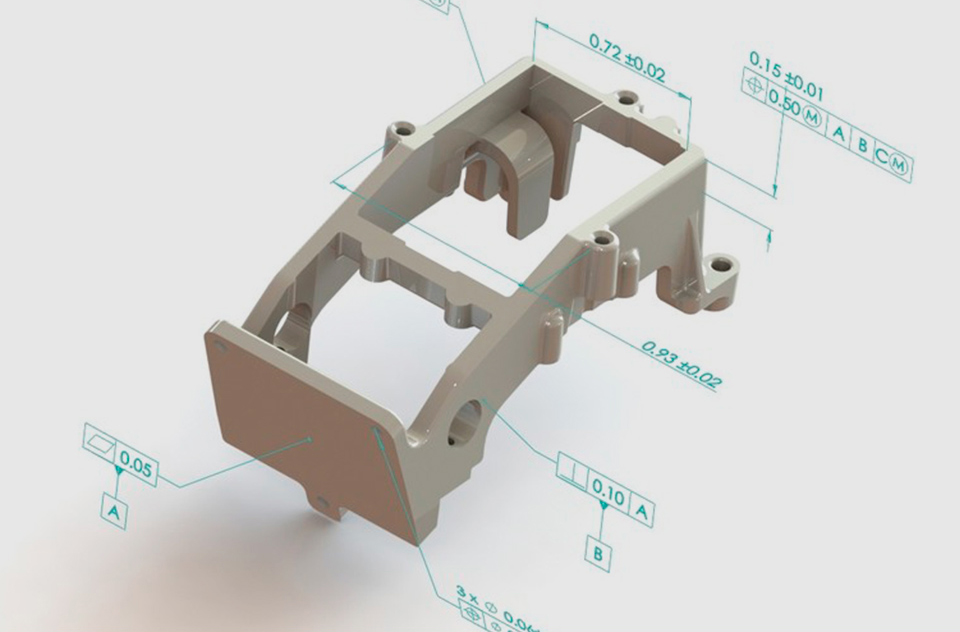

Define la PMI directamente en 3D

SOLIDWORKS MBD define la información de fabricación del producto (PMI, por sus siglas en inglés) directamente en 3D y evita el trabajo extra de dibujo en 2D que resulta caro, requiere tiempo y conlleva riesgos.

Gracias a esto, es posible ahorrar hasta la tercera parte del presupuesto total de ingeniería. La PMI en 3D también contribuye a acelerar las comunicaciones, acortar el tiempo de elaboración de presupuestos y reducir errores gracias a la consulta de datos en 3D, la interactividad y a las valiosas metapropiedades.

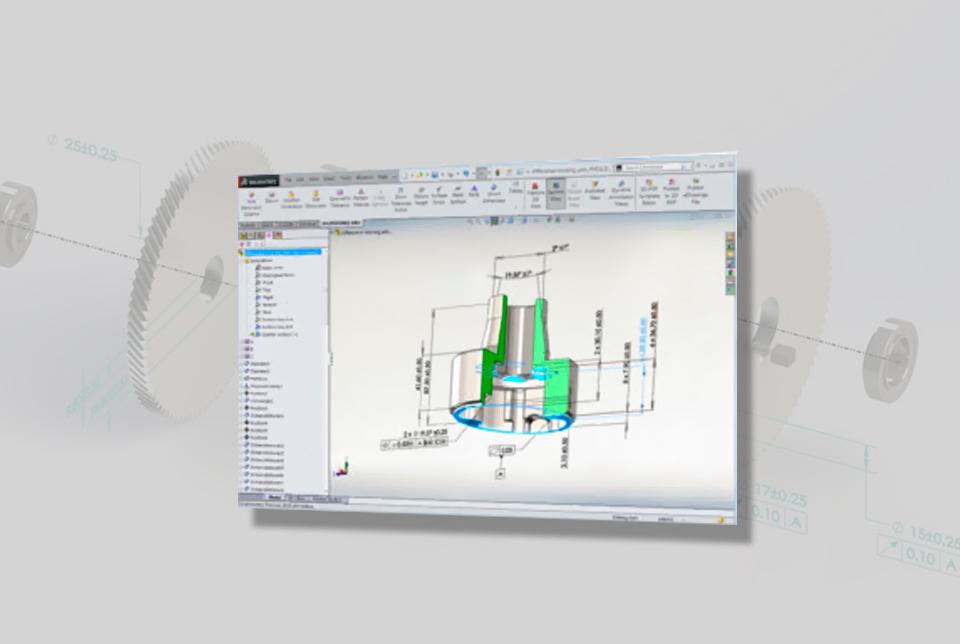

Presentación en 3D clara y estructurada

Más allá de la definición de la PMI en 3D, SOLIDWORKS MBD ayuda a organizar los valiosos datos en presentaciones en 3D claras y estructuradas con diferentes ajustes de visualización. Incluso puedes mostrar y ocultar de una manera inteligente las anotaciones en 3D al rotar el modelo para ofrecerte un extra de claridad sin que ello afecte a las anotaciones fundamentales para el funcionamiento. ¿Es confusa la visualización? ¿Te agota la navegación? ¿Faltan anotaciones? ¡Problema resuelto!

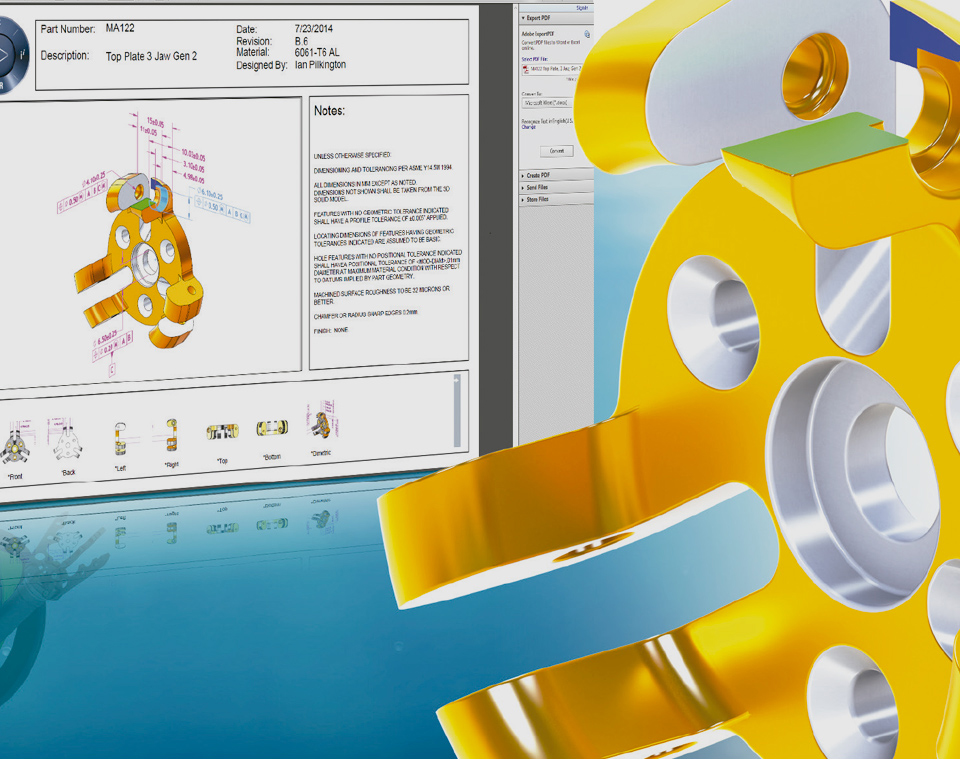

Personaliza las plantillas de datos de salida en 3D

Cumple los requisitos de varios tipos de materiales y satisface las necesidades de varios departamentos mediante la personalización de plantillas de datos de salida en 3D. Puedes crear diseños, insertar logotipos de grupos o empresas, colocar miniaturas y el área de visualización en 3D, editar descripciones de texto, incluir vínculos de metapropiedades y añadir tablas. SOLIDWORKS MBD lo abarca todo.

Cuando estén configuradas, estas plantillas servirán como directrices de procesos internos y externos para todos los departamentos, como Fabricación, Operaciones, Control de calidad y Adquisiciones para varios tipos de materiales, como dibujos de ingeniería, solicitudes de presupuestos, informes de inspección e instrucciones de trabajo. Además, SOLIDWORKS MBD incluye un exhaustivo conjunto de plantillas predefinidas listas para usar.

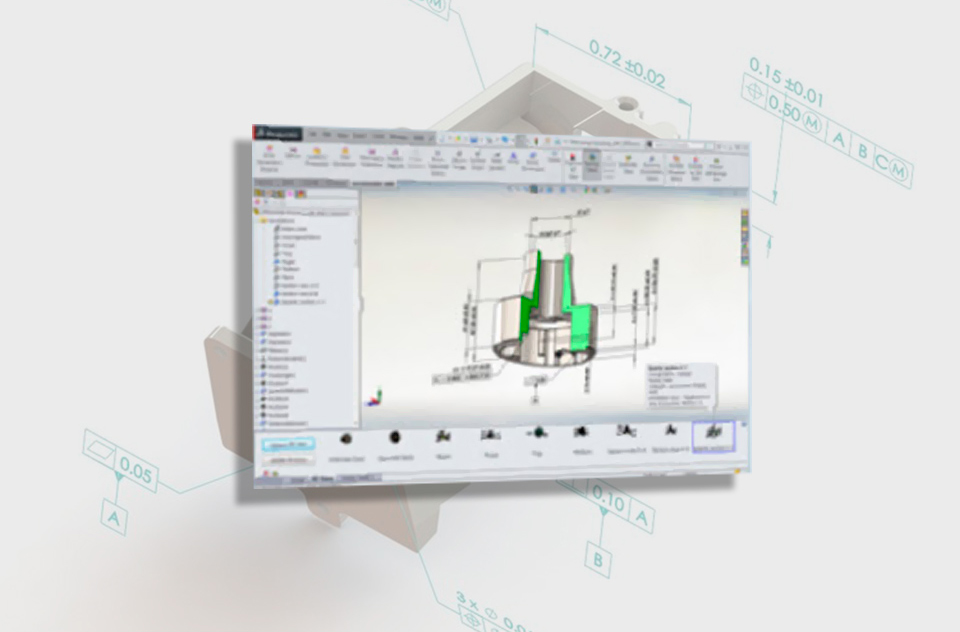

Distribución y creación de datos de salida en 3D sencillos

SOLIDWORKS MBD genera formatos de archivos ampliamente reconocidos, como eDrawings® y PDF en 3D, de acuerdo con las plantillas predefinidas o personalizadas. Los archivos de eDrawings pueden abrirse en el visor gratuito de eDrawings, y los PDF en 3D pueden verse en el lector gratuito de Adobe, que se encuentra instalado en el 93 % de los equipos conectados a Internet. Además de la información de 2D, como las notas de ingeniería, la lista de materiales y las valiosas metapropiedades (números de piezas, materiales y aprobaciones), también puedes consultar el modelo en 3D con las opciones Trasladar, Zoom, Girar, Medir, Sección y otras herramientas de 3D.

Los sencillos y conocidos datos de salida en 3D ofrecen un extra de claridad para ayudar a disminuir la cantidad de errores, acelerar las comunicaciones y reducir la duración de los ciclos.

Cumple con los estándares del sector: SOLIDWORKS MBD: te ayuda a cumplir los principales estándares del sector, como ASME Y14.41, MIL-STD-31000A, ISO 16792, etc. Este cumplimiento normativo te dota de una ventaja competitiva para conseguir más contratos y ofrecer proyectos que se atengan estrictamente a los requisitos, a los plazos y a los presupuestos.

Comparte y archiva datos en 3D inteligentes e intuitivos: SOLIDWORKS MBD te ayuda a compartir y archivar datos intuitivos en 3D, incluidos modelos, PMI, vistas y metapropiedades, para que tu y tus proveedores no pierdan tiempo en tener que volver a crear modelos basándose en dibujos en 2D convencionales. Gracias a los datos en 3D, puede pasar sus configuraciones de producto heredadas a modelos nuevos de una forma mucho más rápida, y diseñar herramientas y sujeciones de un modo mucho más sencillo.

¿Necesitas impresiones o dibujos en 2D? No hay problema

SOLIDWORKS incluye soporte de impresión intuitivo tanto para archivos nativos como para datos de salida en 3D. SOLIDWORKS MBD también ofrece plantillas pensadas para la impresión con el fin de obtener los mejores resultados.

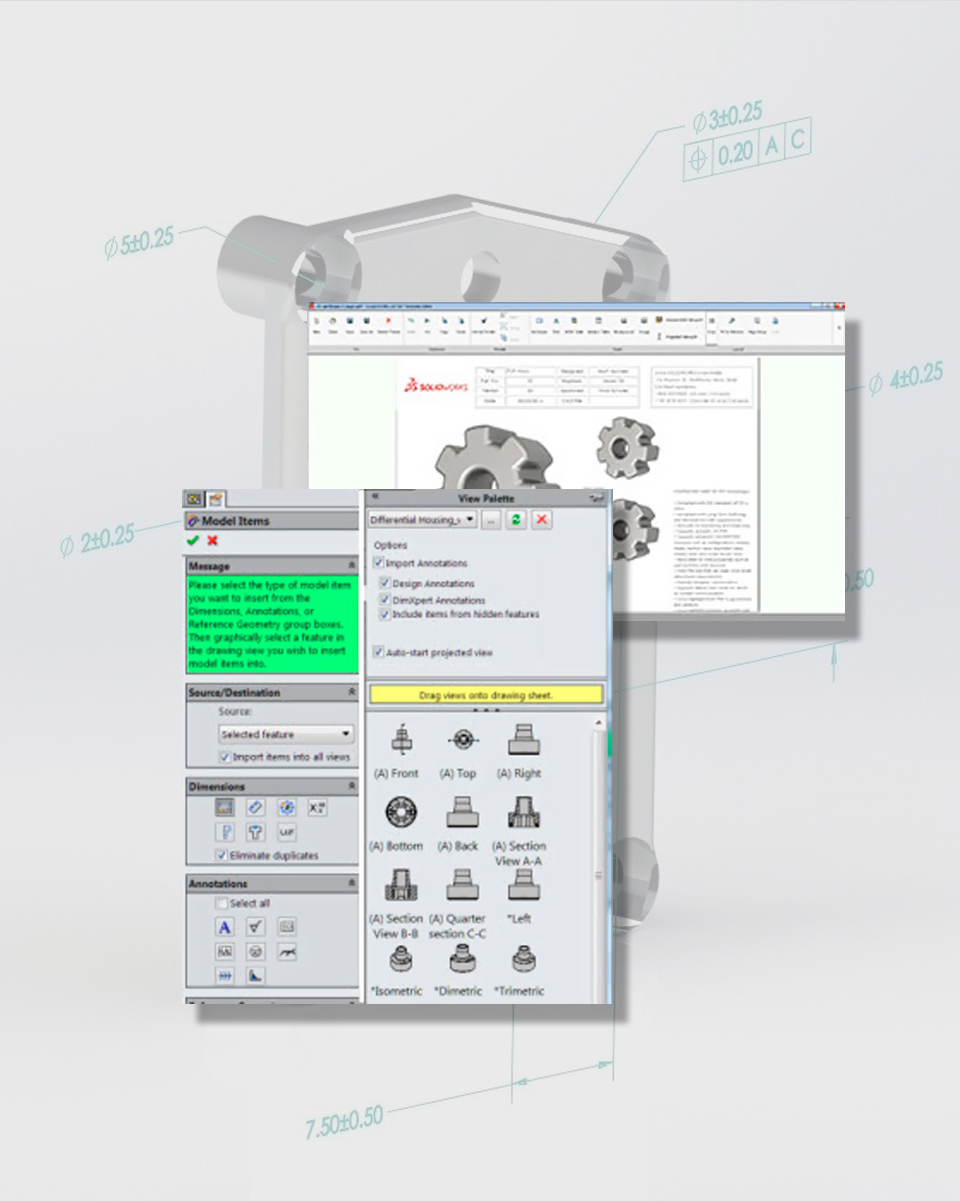

Además, SOLIDWORKS MBD se integra perfectamente con los dibujos en 2D de SOLIDWORKS. La PMI y las vistas creadas en 3D están inmediatamente disponibles para su reutilización en 2D, lo que puede ahorrarte tiempo y adaptarse sin problema a los procesos existentes.
